    Position:Home>Solutions>Common NC program> HNC21M

    Common NC Program-HNC21M

    1. Machining program listing

    main program

    %0068

    N10 G54 X0 Y0 Z50

    N15 G90 G17 M03 S600

    N20 G43 Z-5 H02

    N25 M98 P200

    N30 G68 X0 Y0 P45

    N40 M98 P200

    N60 G68 X0 Y0 P90

    N70 M98 P200

    N20 G49 Z50

    N80 G69 M05 M30

    %200

    N100 G41 G01 X20 Y-5 D02 F300

    N105 Y0

    N110 G02 X40 I10

    N120 X30 I-5

    N130 G03 X20 I-5

    N140 G00 Y-6

    N145 G40 X0 Y0

    N150 M99

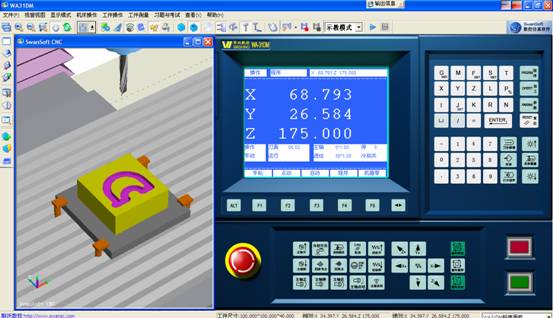

    2. 3DM machining window
    韦德网站-(中国)有限责任韦德网站
    3. Two-dimensional machining trochoid
